粘結(jié)劑還能夠根據(jù)固化條件分類。厭氧粘結(jié)劑在缺乏空氣條件下可以固化，可用于密封可以用作密封螺栓緊固件。壓力感應(yīng)粘結(jié)劑則通常以膠帶形式使用。其強(qiáng)度相對(duì)較低，一般用于粘結(jié)車身外的裝飾品。即時(shí)固化粘結(jié)劑能夠在室溫下迅速固化，也就是說其施工時(shí)限極短，而與之相對(duì)的則是緩慢固化粘結(jié)劑，室溫下需要超過24小時(shí)固化，達(dá)到最高固化強(qiáng)度更是需要1周時(shí)間。熱固化粘結(jié)劑僅能在高溫下固化，其具有極高的強(qiáng)度，通常用于車架結(jié)構(gòu)件結(jié)合。

結(jié)構(gòu)粘結(jié)劑的強(qiáng)度非常高，從10-30兆帕不等，但其延展性較差。而非結(jié)構(gòu)粘結(jié)劑通常由橡膠和硅氧樹脂制成，其強(qiáng)度在0.5-5兆帕之間，相對(duì)地其延展性很強(qiáng)。

抗拉強(qiáng)度、剪切強(qiáng)度、剝離強(qiáng)度、疲勞強(qiáng)度和撓曲強(qiáng)度測試被用來評(píng)估各種膠接頭的力學(xué)性能。測試中利用0.5毫米直徑的玻璃珠控制粘結(jié)劑的厚度。一旦準(zhǔn)備工作完畢，則根據(jù)實(shí)驗(yàn)數(shù)據(jù)表中的條件進(jìn)行測試。

在金屬與金屬的結(jié)合中，所有的5項(xiàng)測試均可進(jìn)行。而對(duì)于金屬與聚丙烯、聚丙烯與聚丙烯的結(jié)合，則只能進(jìn)行剪切應(yīng)力測試。實(shí)驗(yàn)中對(duì)每種底層材料與粘結(jié)劑的結(jié)合均準(zhǔn)備了5個(gè)樣品。

為了確定不同的膠粘劑系統(tǒng)的有效性、處理變量特性和表面預(yù)處理特性，必須將粘結(jié)節(jié)點(diǎn)暴露在各種環(huán)境和載荷條件下。各種氣候中的溶解度、水分和溫度均不同。

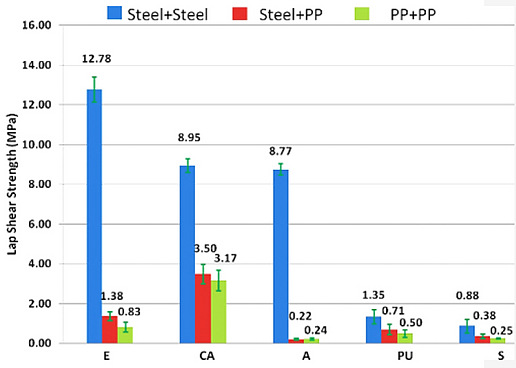

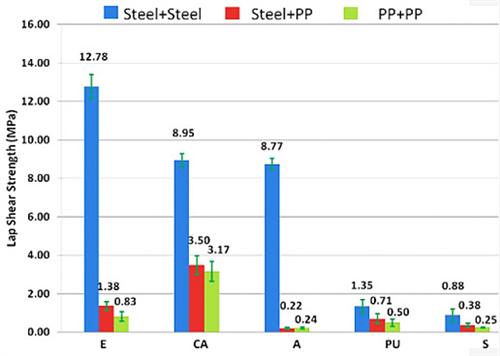

從結(jié)果中看出兩個(gè)現(xiàn)象：1、不同的基層材料對(duì)粘合節(jié)點(diǎn)的剪切強(qiáng)度有極大的影響。2、每種粘結(jié)劑都有其優(yōu)劣勢(shì)，某一種粘結(jié)劑不可能與所有的基層材料匹配完美。

在5種粘結(jié)劑粘結(jié)節(jié)點(diǎn)測試中，環(huán)氧樹脂粘結(jié)劑（epoxy）與金屬底層材料結(jié)合的強(qiáng)度是最高的；緊接著是氰基丙烯酸鹽粘合劑（cyanoacrylate,CA）和丙烯酸的粘合劑（acrylic，A）。采用氰基丙烯酸鹽粘合劑后的問題之一其變得非常堅(jiān)硬且脆性。聚氨酯（polyurethane，PU）粘結(jié)劑和硅樹脂粘結(jié)劑（silicone，S）與金屬底層材料的匹配較好，但無法用于需要高強(qiáng)度的結(jié)構(gòu)件，其適用于間隙填充這類需要延展性材料的區(qū)域。
